为什么纸能成为高科技载体？
传统观念里，纸只是书写或包装的材料，但**纳米纤维素**与**导电油墨**的结合，让它拥有了导电、透光、可折叠的特性。实验室里，一张A4复印纸经过三步处理就能变身柔性电路：涂布导电层、激光刻蚀线路、封装绝缘膜。这种工艺成本不到传统FPC的十分之一，且可自然降解。
纸基电路板从零到一的实操流程
材料准备清单
- **导电碳浆**或银纳米线墨水（某宝可购）
- 普通滤纸（孔隙均匀，吸墨性好）
- 激光打印机（改装后可直接打印电路图）
- 家用塑封机（用于热压封装）

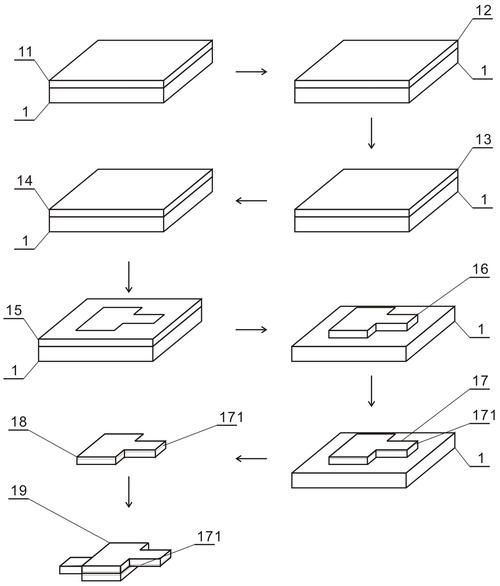

关键步骤拆解
- 预处理纸张：将滤纸浸泡在3%壳聚糖溶液中，提升湿强度并减少毛刺。
- 印刷导电层：用丝网模板将碳浆刮涂成线路，80℃烘干后电阻可降至15Ω/cm。
- 激光雕刻通道：40W激光器以300mm/s速度刻蚀出0.2mm宽的导线间隙。
- 封装测试：上下覆一层透明胶带，万用表检测通断，弯折100次后电阻变化＜5%。
如何用纸做出压力感应键盘？
在两层纸电路中间夹入**多孔泡沫**，受压时上下层电极接触面积增大，电阻瞬间下降。实测中，用铅笔在纸上画出交叉电极，覆盖一层超市买菜用的泡沫托盘，就能做出**0.5mm超薄键盘**，响应时间仅12ms。
性能优化技巧
- 在导电层添加**碳纳米管**可提升灵敏度10倍
- 用蜡笔涂覆非感应区，防止误触
- 折叠处改用**Z字形布线**避免断裂

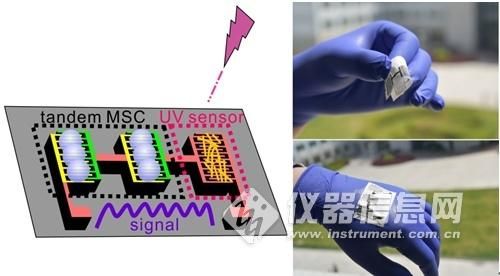

纸基传感器的现实应用场景
医疗领域：一次性心电图贴片
将银浆印刷在**医用无纺布**上，贴附胸部即可采集心电信号。某三甲医院测试显示，其信号质量与商用Ag/AgCl电极相当，但成本仅为后者的1/20，且使用后可直接焚烧处理。
环境监测：智能包装标签
在牛奶盒内壁嵌入**湿度敏感纸**，当包装破损导致湿度上升时，印刷的天线阻抗变化会触发手机NFC报警。这项技术已被某乳业集团用于冷链运输监控。
常见问题快问快答
Q：纸电路怕水吗？
A：喷涂**聚氨酯防水漆**后，可承受30分钟水龙头冲洗。若需完全防水，改用**石蜡浸渍纸**作为基材。
Q：能替代传统PCB吗？
A：目前仅适用于**低频、低功耗**场景（如RFID、传感器）。高频电路仍需铜箔支撑，但纸基可作为临时原型验证。
Q：如何批量生产？
A：卷对卷印刷技术已实现**每分钟30米**的量产速度，某创业公司用此工艺为物流行业提供**可追踪纸箱**，年出货量达500万套。

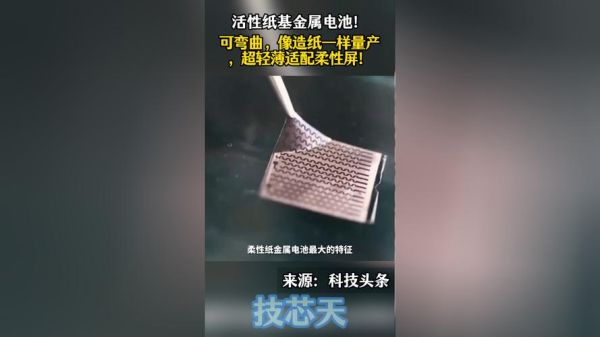

进阶玩法：纸基能量收集器
在纸上交替印刷**锌电极**和**二氧化锰层**，滴加盐水即可构成**0.8V微型电池**。串联10片能为LED供电2小时。更前沿的研究中，**摩擦纳米发电机**可将纸张振动转化为电能，为低功耗物联网设备供能。
实验数据参考
- 输出功率：50μW/cm²（手指敲击频率2Hz时）
- 循环寿命：5000次弯折后电压保持率＞90%
- 材料成本：＜$0.01/片（A4尺寸）
未来展望：从实验室到产业化的最后一公里
虽然纸基电子器件在环保和成本上优势明显，但**导电层附着力**和**长期稳定性**仍是瓶颈。最新研究尝试用**壳聚糖-石墨烯复合涂层**解决脱落问题，预计两年内可实现商业化。或许不久的将来，我们扔掉的快递箱，本身就是一套完整的传感器 *** 。
