微纳制造工艺有哪些_微纳加工技术难点

微纳制造工艺有哪些？

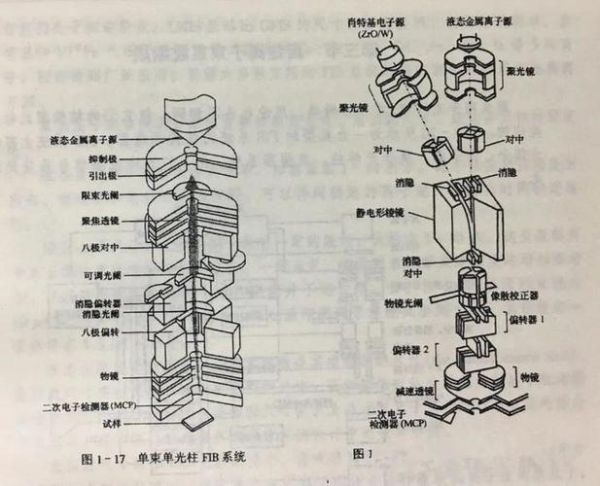

微纳制造并非单一技术，而是一套“工具箱”。从传统光刻到前沿自组装，主流路线可分为四大类： - **光刻与图形转移**：紫外光刻、电子束光刻、极紫外（EUV）光刻 - **薄膜沉积**：原子层沉积（ALD）、化学气相沉积（CVD）、物理气相沉积（PVD） - **刻蚀与去除**：深反应离子刻蚀（DRIE）、湿法腐蚀、原子层刻蚀（ALE） - **增材与减材混合**：3D微纳打印、激光直写、纳米压印 ---

微纳加工技术难点到底卡在哪？

1. 尺寸极限与边缘粗糙度

**当线宽逼近10 nm，边缘粗糙度（LER）会放大到器件性能的30%以上**。电子束光刻虽精度高，却受邻近效应拖累；EUV光源功率不足又导致随机缺陷。如何兼顾分辨率与产率？ 自问：能否用“多重图形化+自对准”把LER压到1 nm以下？ 自答：目前台积电的SAQP（自对准四重图形化）已把LER控制在0.8 nm，但工艺窗口极窄，任何颗粒污染都会报废整片晶圆。 ---

2. 材料选择与界面控制

**二维材料（如MoS₂）与硅基工艺的兼容性仍是悬案**。 - 高温CVD生长后，如何无损转移至目标衬底？ - 金属电极与二维半导体界面势垒高达0.3 eV，导致接触电阻飙升。 解决方案： 1. 采用**范德华金属集成**（vdW contact），用石墨烯作缓冲层； 2. 引入**低温ALD Al₂O₃**钝化界面，降低缺陷密度。 ---

3. 三维结构与高深宽比刻蚀

**TSV（硅通孔）深宽比>20:1时，侧壁陡直度误差<0.5°**。 - DRIE的Bosch工艺会在侧壁留下“扇贝”形貌，影响后续电镀填充； - 激光诱导前向转移（LIFT）虽无扇贝，但热影响区难以控制。 突破点： - **脉冲调制DRIE**（Pulsed-mode DRIE）把刻蚀/钝化周期从5 s缩短到0.5 s，扇贝高度从50 nm降到5 nm； - **低温ALE**在-20 ℃下进行，刻蚀选择比提升10倍。 ---

工艺整合：从实验室到产线的鸿沟

1. 良率杀手：颗粒与静电

**一颗50 nm的颗粒就能让16 nm线宽的芯片短路**。 - 超净间等级需达到ISO 1（每立方英尺<10颗0.1 μm颗粒）； - 晶圆传输采用**真空机械臂+静电卡盘**，避免摩擦起电。 ---

2. 量测与反馈：看不见就控不住

- **在线椭偏仪**可实时测出1 Å（0.1 nm）的膜厚偏差； - **电子束缺陷检测**（EBI）扫描速度已达1 cm²/min，但仍比光学检测慢100倍。 自问：能否用机器学习预测缺陷？ 自答：三星已在3 nm节点部署AI模型，通过前10层图形预测后20层缺陷，误报率<5%。 ---

前沿路线：超越摩尔的新玩法

1. 自组装与定向生长

**嵌段共聚物（BCP）自组装可在30秒内生成5 nm周期线条**。 - 难点：长程有序性（>1 μm）与缺陷密度（<1/cm²）； - 最新进展：用**化学图案化衬底**引导BCP，缺陷密度降至0.1/cm²。 ---

2. 量子点与单电子器件

- **胶体量子点**尺寸偏差<2%才能发光波长一致； - 通过**配体交换+原位钝化**，把表面陷阱密度压到10¹¹ cm⁻² eV⁻¹，实现单电子晶体管室温工作。 ---

成本与生态：微纳制造的隐形门槛

1. 设备折旧占芯片成本60%

- 一台EUV光刻机售价2亿美元，折旧期5年，每天开机成本>10万美元； - **多项目晶圆（MPW）**让中小企业共享产线，单次流片费用从500万美元降到5万美元。 ---

2. 人才与标准

- 全球微纳工艺工程师缺口>10万人； - IEEE P3155标准统一了**三维异构集成**的接口定义，降低跨厂协作风险。 ---

未来展望：从“缩小”到“重构”

微纳制造正从“把硅片越做越小”转向“把功能越做越密”。 - **单片三维集成**（M3D）把逻辑、存储、传感堆叠到同一芯片，互连延迟降低100倍； - **生物-硅杂合工艺**用DNA折纸做模板，定位纳米金颗粒，实现亚5 nm电路。 当工艺、材料、设计工具彻底打通，微纳制造将不再是“纳米级雕刻”，而是“原子级编程”。
