历史遗迹修补大全_如何修复古建筑裂缝

为什么要修补历史遗迹？

历史遗迹是城市记忆的载体，一旦出现裂缝、剥落或结构变形，不仅威胁游客安全，更会让文化信息永久丢失。及时修补=延续城市文脉+降低后期巨额维修成本。

---

古建筑常见病害速查表

• 结构性裂缝：多出现在承重墙、拱券，宽度≥2 mm需立即干预。
• 表面风化：砖石粉化、灰浆流失，常见于迎风面。
• 生物侵蚀：苔藓、树根胀裂缝隙，南方潮湿地区高发。
• 地基沉降：门窗变形、地面倾斜，需配合地质雷达检测。

---

如何修复古建筑裂缝？

一问：裂缝多宽才需要灌浆？

当裂缝宽度持续扩大或超过1.5 mm，就应采用压力灌浆。小于此值可先用弹性填缝剂封闭，防止雨水渗入。

二问：灌浆材料怎么选？

石灰基浆料：兼容旧砌体，透气性好，适合明代以前砖石结构。
改性环氧：强度高，用于民国混凝土构件，但需做界面剂过渡。
纳米氢氧化钙：粒径小，可深入微裂缝，适合石雕细节修复。

---

传统灰浆与现代材料的博弈

对比维度	传统灰浆	改性聚合物
透气性	优，墙体可“呼吸”	需添加微孔剂
可逆性	易拆除，不损原构件	拆除时易留残胶
施工速度	慢，需28天养护	24小时初凝，工期缩短70%

---

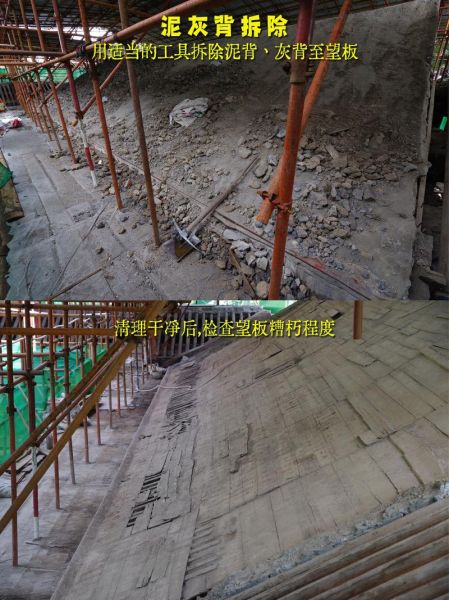

修补流程拆解

1. 三维扫描建档：用激光雷达记录裂缝走向，误差<0.5 mm。
2. 微型钻芯取样：直径10 mm，检测内部空洞分布。
3. 低压注浆：压力0.2–0.4 MPa，避免二次开裂。
4. 表面做旧：矿物颜料+细砂，色差ΔE<1.5。

---

南方木构建筑的特殊处理

白蚁与潮湿是更大敌人。先熏蒸再注浆：先用环氧乙烷气体灭蚁，48小时后注入桐油改性石灰浆，既防腐又保持柔性。

---

预算控制技巧

如果资金有限，优先处理承重裂缝+雨水入口，其余可做临时封护。某江南祠堂案例显示，分三年三期实施，整体费用比一次性大修降低42%。

---

验收时容易被忽视的三项指标

• 红外热成像：检测注浆是否饱满，空鼓区域会呈现低温斑点。
• 回弹法测强：修复后砖面强度需≥原构件85%。
• 酸碱度测试：灰浆pH值保持在8–10，避免过碱导致盐析。

---

常见误区提醒

误区一：用水泥砂浆直接填补。水泥收缩率大，会加速旧砖炸裂。
误区二：追求“焕然一新”。过度清洗会剥离历史包浆，失去真实性。
误区三：忽略排水改造。裂缝修好了，屋顶漏水未解决，三年后又开裂。

---

未来趋势：数字孪生+自愈材料

清华大学团队正在试验微生物矿化修复：将芽孢杆菌注入裂缝，细菌代谢生成碳酸钙晶体，裂缝在30天内自封闭，强度恢复90%。配合BIM模型，可远程监控每一处细微变化。
